Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV

Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV

Luogo di origine Cina
Marca JT-RESIN
Certificazione SGS，CE,UL
Numero di modello 888
Dettagli del prodotto
Applicazione:
Produzione di resine epossidiche
Medium d'isolamento:
Resine epossidica
Struttura del circuito magnetico:
Tipo combinato
dimensione della piastra di pinza:
1000x1000mm
Min Max colpo della piastra di pinza:
250 x 1650 mm
Potenza di riscaldamento:
36kw
Specificità:
900*900*900
Servizio post-vendita:
Ingegneri disponibili per il servizio di macchine all'estero
Fonte di alimentazione:
elettrico
Sistema di controllo:
PLC
Frequenza:
50 Hz/60 Hz
Tipo:
Macchine industriali
Voltaggio:
220V/380V
Garanzia:
1 anno
Materiale:
Resine epossidica
Condizione:
Utilizzato
Evidenziare:

Lbs APG CLAMPING MACHINE (macchina per il fissaggio dell'apparecchio)

,

Sistema di riscaldamento Macchina di fissaggio APG

,

CLAPPING MACHINE APG da 36 kV

Termini di trasporto & di pagamento
Quantità di ordine minimo
1 pezzo
Prezzo
consult
Imballaggi particolari
di legno
Tempi di consegna
5 giorni
Termini di pagamento
T/T, Western Union, MoneyGram, D/P
Capacità di alimentazione
100 pezzi al mese
Descrizione di prodotto

Macchina APG
1Dimensioni della piastra di fissaggio: 1250*800 mm
2.forza di fissaggio principale: 400KN
3.Corrente di apertura massima: 1200 mm
4.forza del cilindro superiore: 30KN
5.forza di fondo: 30KN
6Potenza di riscaldamento: 24 kW
8.Con touch screen sul lato di controllo
iniezione
7.Peso lordo: 8000 kg
8.Inclinazione della macchina: 5° per l'asse X idraulicoDescrizione del prodotto





Descrizione del prodotto

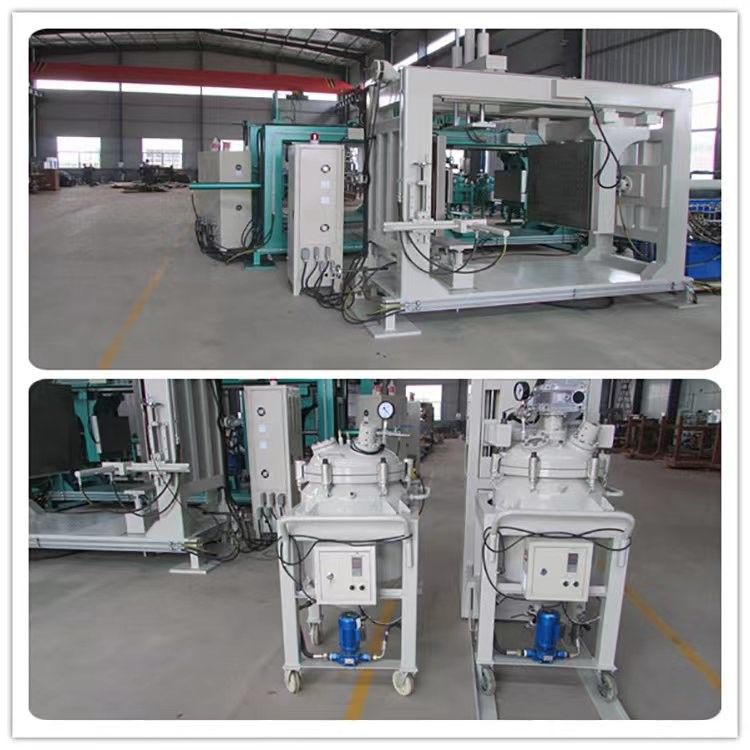

Carrozzina di iniezione e miscelazione con la macchina APGApparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 0
Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 1


24 kV Lbs muffa.
Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 2- Sì.Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 5- Sì.Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 8- Sì.Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 11- Sì.

Flusso di processo della macchina di fissaggio APG
Apparecchiatura di fissaggio APG con sistema di riscaldamento per 24 o36 kV 14- Sì.
Sistema di preparazione sotto vuoto di resine epossidiche Proposta tecnica
I. Disposizioni generali
1. la specifica stabilisce i requisiti tecnici per la progettazione, la struttura, l'assemblaggio, la prova e il funzionamento dell'apparecchiatura.
2. le specifiche stabilite per la presente specifica tecnica sono requisiti tecnici minimi, non sono specificati tutti i dettagli tecnici,e le disposizioni delle norme e delle specifiche pertinenti non sono completamente citate, Il fornitore garantisce che i prodotti e i servizi forniti siano conformi al presente accordo e alle pertinenti norme nazionali e industriali, siano funzionali e abbiano buone prestazioni.deve soddisfare i requisiti delle norme nazionali obbligatorie in materia di sicurezza e protezione dell'ambiente.
3. il progetto è un progetto chiavi in mano, il fornitore è responsabile della fabbricazione, del trasporto, dell'installazione, della messa in servizio, della formazione e della manutenzione delle apparecchiature.
4. le attrezzature fornite dal fornitore violino i diritti di proprietà intellettuale, la responsabilità civile è a carico del fornitore e non pregiudica gli interessi dell'acquirente.
5Dopo l'entrata in vigore del contratto, il fornitore fornisce all'acquirente un programma di produzione conforme alle prescrizioni relative alla data di consegna contrattuale.
6. il piano di sistemazione delle apparecchiature fornito dal fornitore, il diagramma di condizione di base, il diagramma elettrico, il diagramma strutturale dei componenti principali, ecc.,l'acquirente deve confermare prima di mettere in produzioneIl fornitore deve modificare incondizionatamente i problemi che non soddisfano le prescrizioni della presente specifica tecnica.
7. le specifiche dell'apparecchiatura devono includere il principio di funzionamento, la struttura, le istruzioni di installazione, i metodi di funzionamento e le precauzioni, i difetti comuni e i metodi di movimentazione;fornitori e specifiche del modello dell'intera attrezzatura e di tutti i sistemi importanti.
8. il fornitore si impegna a fornire una tecnologia applicabile, matura e comprovata per le attrezzature di versamento.

II. Ambito di applicazione dell'apparecchiatura
L'apparecchiatura di versamento a vuoto di questo schema è adatta per versare bobine di resina epossidica di vari prodotti elettrici a resina epossidica: trasformatore, trasformatore a secco, bobina di soppressione dell'arco, reattore,trasformatore di messa a terra e così via (sono applicabili sia il sistema di riempimento che il sistema di non aggiunta di resina di riempimento).

III. Descrizione semplice della produzione di attrezzature
1. tipi di prodotti: vari trasformatori, trasformatori a secco, bobine di soppressione dell'arco, trasformatori di messa a terra, reattori nucleari e altri prodotti elettrici.
2. adatti alla produzione continua quotidiana.
3- Condizioni di utilizzo delle attrezzature
    1. Luogo di funzionamento dell'apparecchiatura: interno.
    2. Modalità di riscaldamento dell'apparecchiatura: riscaldamento elettrico di potenza.
    3. Fornitore di alimentazione: tensione:380 V,50 Hz, potenza≤55kW.
    4. aria compressa: flusso:3/min, pressione 0,8 MPa.
    5. Condizioni ambientali: temperatura ambientale-15°C ~ + 40 °C, umidità relativa ≤ 95.
4. componenti elettrici selezionati marchio Schneider.

IV. Componenti principali dell'apparecchiatura:
  1. sistema di degassaggio di miscele di resine premesse (300 L) - 1 set
  2. sistema di degassaggio della miscela di agenti di raffreddamento premixati (300 L) - 1 set
  3. Sistema di degassaggio dell'agente di curatura della resina (300 L) - 1 set
  4. Piattaforma di scarico del materiale - 4 set.
  5. Serbatoio di miscelazione e sistema di riscaldamento dei tubi di materiale --- 2 set ciascuno
  6. Sistemi di aria compressa --1 set
  7. Sistemi elettronici di pesatura e di alimentazione - 2 set.
  8. Scavo per sbarcare il sacchetto 1 set
  9. Serbatoi per l'essiccazione dell'imballaggio-1 set
  1. Alimentatore a vuoto-- 1 set
  2. Sistema di controllo e misurazione-1 set
  3. Piattaforma di funzionamento in acciaio - 2 serie

- Parametri tecnici e descrizione delle attrezzature
  1. Dimensione del serbatoio di miscelazione: 300L
  2. Velocità di pompaggio della pompa principale del sistema a vuoto superiore a 300 pa L/S (utilizzatori)
  3. Temperatura di funzionamento del serbatoio di miscelazione 60~75oC (regolabile)
  4. Questa apparecchiatura adotta un miscelatore dinamico automatico di materiale di miscelazione.
5. questa apparecchiatura ha programma di controllo del computer e modalità di controllo manuale. registrazione automatica del serbatoio di materiale, temperatura dello stampo, vuoto, può essere predefinito la quantità di materiale è il controllo automatico.
7. ogni serbatoio di miscelazione adotta il riscaldamento elettrico, l'olio di conduzione del calore come mezzo di trasferimento del calore, il controllo automatico della temperatura.La resina e l'agente curante vengono inalati direttamente dall'ingresso del serbatoio di pre-miscelazione.
8. il serbatoio di disgasamento a vuoto adotta un dispositivo di disgasamento a pellicola e un dispositivo di agitazione ad ancoraggio.

- Condizioni tecniche dei sistemi

  1. Sistema di degassaggio di miscele di resina da 300L:1 set (rispettivamente per miscela di resina + riempimento)
    1. Principali parametri tecnici
Volume effettivo interno: 300L
Vaccum limite: < 50 Pa (senza carico, temperatura normale)
Vaso di lavoro: 50~200 Pa (regolabile)
Tasso di perdita a zero carico: < 100 Pa.L.S
Temperatura di funzionamento: temperatura ambiente ~ 100 °C°C ± 2 °C ((regolabile automaticamente, temperatura costante automatica, allarme di sovratemperatura)
Temperatura della superficie esterna del serbatoio: +25Temperatura ambiente oC
Il vuoto può essere regolato in condizioni controllabili, ad esempio 50 Pa-200 Pa
    1. per la miscelazione di resine epossidiche e di degassaggio a vuoto,
    2. Caratteristiche strutturali e descrizione
  2. Il serbatoio ha una struttura verticale e la parete interna del serbatoio è in acciaio inossidabile 304.
  3. Dispositivo di degassaggio a pellicola, azionamento del riduttore (con controllo del convertitore di frequenza).
  4. Miscelazione: dispositivo di miscelazione di tipo ancoraggio, materiale in acciaio inossidabile, azionamento del riduttore di conversione di frequenza.
  5. Il coperchio del serbatoio è dotato di porta di alimentazione, porta di aspirazione dell'agente di curatura della resina, porta di vuoto, porta di osservazione e porta di misurazione della temperatura.
  6. Con finestra di osservazione illuminata:1.
  7. Riscaldamento del serbatoio: olio di conduzione del calore tra strati del serbatoio, installato in due centri di riscaldamento indipendenti, facile da riscaldare.
  8. Controllo della temperatura: 1 sensore di temperatura e strumento di controllo della temperatura sono utilizzati per controllare la temperatura del serbatoio, intervallo di controllo della temperatura 40 ~ 120oC ± 5oC.
  9. Indicatore di temperatura nel serbatoio: 1 sensore di temperatura e strumento di visualizzazione della temperatura sono utilizzati per visualizzare la temperatura del serbatoio, gamma di visualizzazione della temperatura 0 ~ 200oC.
